대시보드 가이드

※ 최종 업데이트 : 2025-05-21

SHIELD DRM 대시보드는 관리자 페이지에서 조건부 정책 운영 현황과 문서 상태를 실시간으로 모니터링할 수 있는 화면입니다. 각 카드와 차트는 실시간 데이터 및 누적 데이터를 반영하며, 관리자에게 현재 시스템의 보안 상태를 직관적으로 제공합니다.

홈(대시보드) 구성​

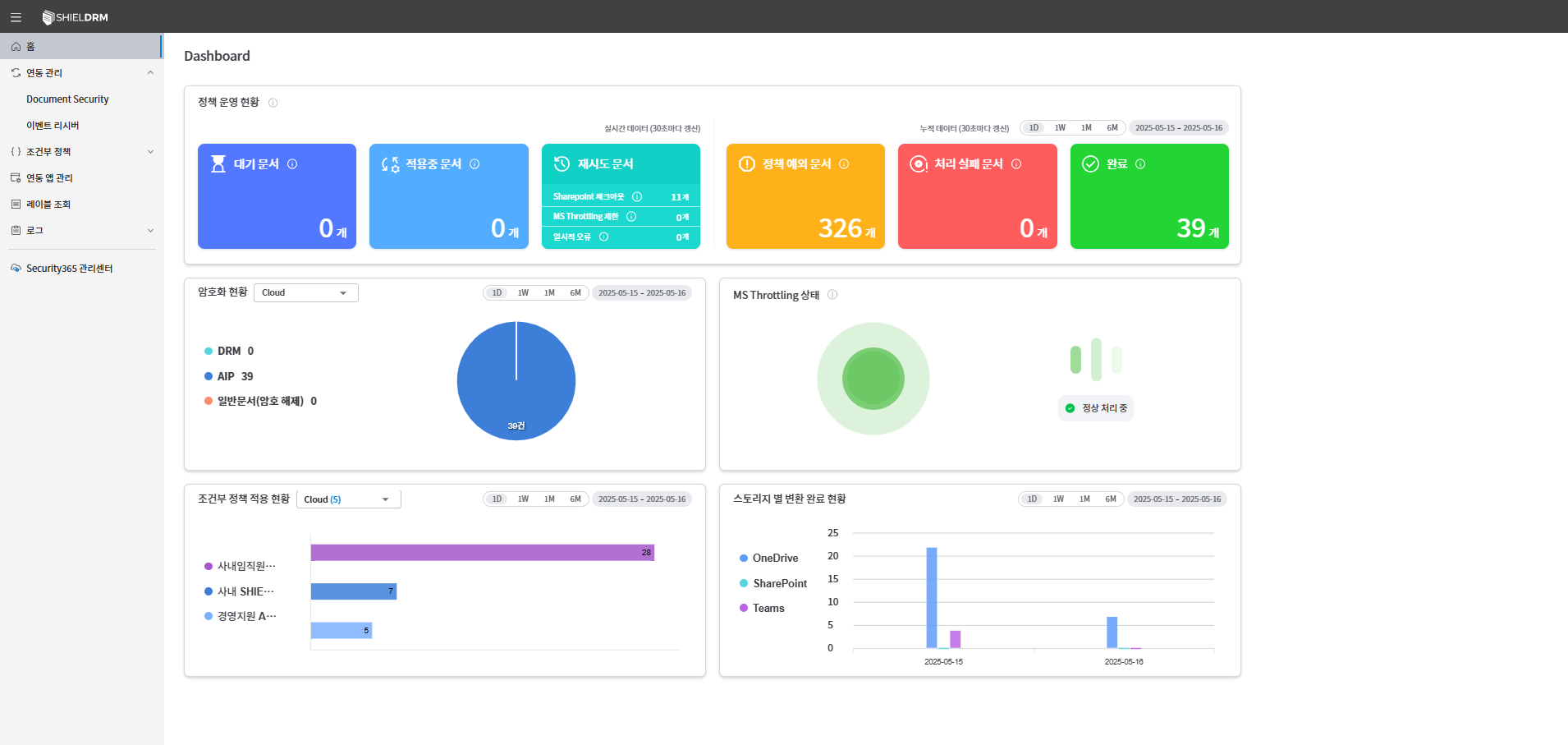

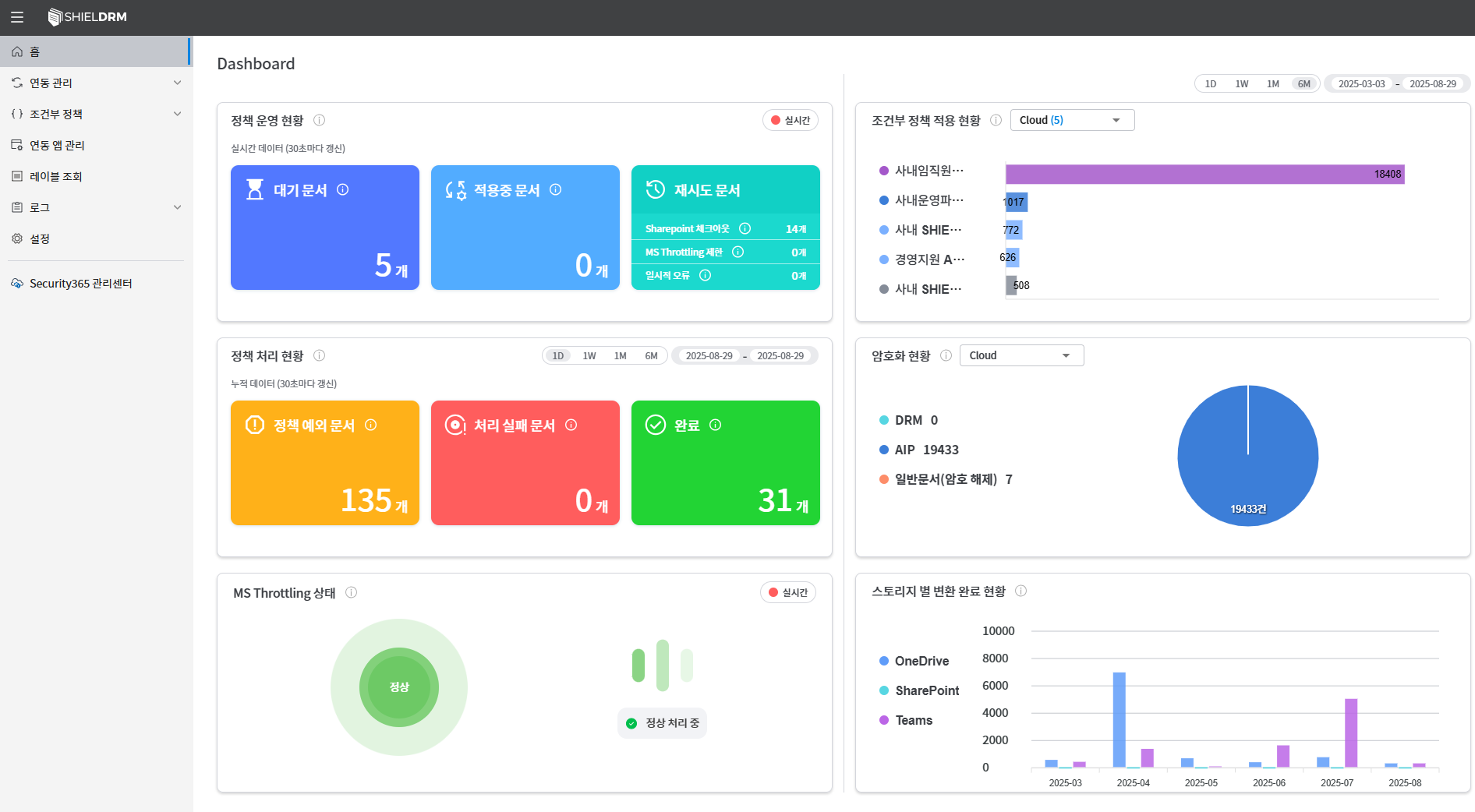

SHIELD DRM 관리자페이지에서 홈 메뉴를 클릭하여 대시보드 화면에 접속합니다.

Dashboard

대시보드 카드 정보​

  • 정책 운영 현황 카드 (6개)
  • 암호화 현황 차트
  • MS Throttling 상태 카드
  • 조건부 정책 적용 현황 바 그래프
  • 스토리지별 변환 현황 차트

정책 운영 현황 카드​

데이터 갱신 주기:

  • 대기 문서, 적용 중 문서, 재시도 문서: 실시간 데이터 (30초마다 갱신)
  • 정책 예외 문서, 처리 실패 문서, 완료 문서: 누적 데이터 (30초마다 갱신)
  1. 대기 문서
    • SHIELD DRM 서비스에서 문서 변환이 시작되지 않고 대기 중인 문서 수입니다.
  2. 적용중 문서
    • 현재 SHIELD DRM에서 변환이 진행 중인 문서 수입니다.
  3. 재시도 문서
    • 일시적 오류로 인해 재시도 대기 중인 문서 수입니다.
    • 세부 항목:
      • SharePoint 체크아웃 오류
      • MS Throttling 제한
      • 기타 일시적 오류
  4. 정책 예외 문서
    • 조건부 정책에서 예외 처리된 문서 수입니다.
  5. 처리 실패 문서
    • 변환 실패된 문서 수입니다.
  6. 완료 문서
    • 변환이 완료된 문서 수입니다.

암호화 현황 차트​

  • 조건부 정책 별 DRM 문서, AIP 문서, 일반 문서의 현재 상태를 원형 차트로 표시합니다.

MS Throttling 상태 카드​

  • Microsoft Throttling 상태를 원형 애니메이션 상태로 시각화합니다.
  • 실시간 데이터이며 5초마다 갱신합니다.
    • 색상 및 상태 정의:
      • 초록색: 정상 (모든 요청이 정상 처리 중)
      • 노란색: 주의 (트래픽 자동 조절 중)
      • 빨간색: 경고 (MS Throttling 제한 컨트롤 작동중)

조건부 정책 적용 현황(현재 Cloud Storage 정책만 지원)​

  • 각 정책별 적용 현황을 바 그래프로 시각화하여 정책별 문서 개수를 확인할 수 있습니다.
  • 정책 유형:
    • DRM → AIP 변환
    • AIP → DRM 변환
    • 일반 문서 암호화 해제

스토리지별 변환 현황​

  • OneDrive, SharePoint, Teams 등 각 스토리지별 변환 완료 문서 수를 바 그래프로 표시합니다.
