6) SDF Container의 상태 점검

상태 점검 확인 가이드

업무시스템 POD(메인 컨테이너)에 사이트카 컨테이너로 Deploy가 완료된 후 메인 컨테이너에 접속하여 API 호출
메인 컨테이너에 접속하여 CURL 명령어로 SDF Container의 API 호출
API 호출 시 SHIELDRM 관리자 페이지의 연동 앱 관리 메뉴에서 발급 받은 라이선스 필요
API 사용 가능 이미지 정보 : security365acr.azurecr.io/shieldrm/cloud-containerlinker:20250213.1 이후 버전에서 동작

DS 관련 필수 데이터 확인 및 MIP SDK 동작 확인

메인 컨테이너에 접속하여 CURL 명령어 실행(라이선스 입력)

curl http://127.0.0.1:8181/api/healthCheck/{licenseKey}

실행 결과

Name	Type	Description
code	int	최종 성공 여부 (0 : 성공)
healthCheck	obj	SKMS 동작 여부
licenseCheck	obj/string	라이선스 존재 여부
keyCheck	obj/string	필수 키 존재 여부
azureInfoCheck	obj/string	SKMS 환경변수(AZURE_INFO) 및 OpenID 존재 여부
azureInfoValidCheck	obj/string	azureInfoCheck의 정보가 유효한지 체크
result	string	각 체크별 성공/실패 여부
error	string	실패 시 상세 에러 메시지

상태 점검 항목 설명 및 실패 조치 방안

점검 항목	설명	실패 시 조치 방안
healthCheck	SDF Container와 EnDec 서비스와의 통신 확인	- SDF 컨피그맵의 SKMS_API_URL 정보 확인 - 클러스터 간 통신 네트워크 및 DNS 설정 점검 - 유효한 인증서인지 확인
licenseCheck	발급된 라이선스가 유효한지 확인	- 발급된 라이선스와 입력 값이 동일한지 확인 - 연동 앱 관리 메뉴에서 발급된 라이선스의 사용 여부 확인
keyCheck	SCI 서버와 연동된 필수 키 데이터 확인	- 키볼트(KMS) 서비스가 정상 동작 하는지 확인 - SCI 서버에 DS_CUSTOM_HEADER_KEY, DS_KEY_ENCRYPTION_KEY 커스텀 정책 등록 및 최상위 부서에 적용 여부 확인 - 커스텀 정책 등록 후 키 연동 재실행 필요
azureInfoCheck	Azure 관련 필수 설정 값 존재 여부 확인	- SDF 컨피그맵의 SHIELD ID 연결 정보 확인(네임스페이스 등) - SHIELD ID 서비스가 정상 동작 하는지 확인 - SHIELD ID에 등록된 회사의 Microsoft Azure Tenant Id 입력값 확인 - SKMS 컨피그맵의 AZURE_INFO 입력 여부 확인
azureInfoValidCheck	Azure 토큰 발급 가능 여부 확인	- SKMS 컨피그맵의 AZURE_INFO 정보로 SHIELD ID에 등록된 회사의 Microsoft Azure Tenant Id에서 사용 가능한 토큰 발급 실패 - Azure 관련 필수 설정 값이 유효한 값인지 확인 필요 - Azure 통신 과정에서 SSL 인증서 관련 이슈 확인(루트 인증서로 검증)

응답 Data(JSON 타입) 샘플

성공

{
    "code": 0,
    "healthCheck": {
        "result": "success",
        "SKMS_API_URL": "http://127.0.0.1:8080"
    },
    "licenseCheck": {
        "result": "success",
        "companyId": "3CJ55MSE-xLO7Sxt4-qUBKzbcs-XP2cgGEq",
        "systemDomain": "test.com"
    },
    "keyCheck": {
        "result": "success",
        "customHeaderKey": "AVdos*******************",
        "dsHeaderKey": "UngyY*******************",
        "dsKeyEncryptionKey": "CwI3F*******************",
        "masterKey": "UldoZ*******************"
    },
    "azureInfoCheck": {
        "result": "success",
        "appId": "7e82e*******************************",
        "appSecret": "LBd8Q***********************************",
        "azureTenantId": "4d615*******************************"
    },
    "azureInfoValidCheck": {
        "result": "success"
    }
}

실패

healthCheck 실패

{
    "code": -1,
    "healthCheck": {
        "result": "failed",
        "error": "I/O error on GET request for \"http://127.0.0.1:8180/api/healthCheck.do\": Connection refused: connect; nested exception is java.net.ConnectException: Connection refused: connect"
    },
    "licenseCheck": "failed",
    "keyCheck": "failed",
    "azureInfoCheck": "failed",
    "azureInfoValidCheck": "failed"
}

licenseCheck 실패

{
  "code": -1,
  "healthCheck": {
  	"result": "success",
  	"SKMS_API_URL": "http://127.0.0.1:8080"
  },
  "licenseCheck": {
  	"result": "failed",
  	"error": "{\"code\":40108,\"message\":\"Unavailable License\",\"detail\":\"[ 246D-7AAF3-E2FA-DF7B8 ] is not available.\"}"  // 미사용 라이선스
      // "error": "{\"code\":40107,\"message\":\"No matching license found\",\"detail\":\"License skms_connector_info information is empty.\"}" // 존재하지 않는 라이선스
  },
  "keyCheck": "failed",
  "azureInfoCheck": "failed",
  "azureInfoValidCheck": "failed"
}

keyCheck 실패

{
  "code": -1,
  "healthCheck": {
  	"result": "success",
  	"SKMS_API_URL": "http://127.0.0.1:8080"
  },
  "licenseCheck": {
  	"result": "success",
  	"companyId": "7FDKQsEK-QVGKyXA2-fx1LxIzy-SNIre0s9",
  	"systemDomain": "http://test.com"
  },
  "keyCheck": {
  	"result": "failed",
  	"error": "{\"code\":40110,\"message\":\"HeaderKey is Empty\",\"detail\":\"I/O error on GET request for \\\"https://devkms.softcamp.co.kr:444/drm/7FDKQsEK-QVGKyXA2-fx1LxIzy-SNIre0s9/key/DDTCODE_CHK\\\": Connect to devkms.softcamp.co.kr:444 [devkms.softcamp.co.kr/10.14.10.171] failed: Connection timed out: connect; nested exception is org.apache.http.conn.HttpHostConnectException: Connect to devkms.softcamp.co.kr:444 [devkms.softcamp.co.kr/10.14.10.171] failed: Connection timed out: connect\"}"  // 키볼트 연결 실패
      // "error": "{\"code\":40110,\"message\":\"HeaderKey is Empty\",\"detail\":\"HeaderKey is Empty\"}" // 헤더키 없음
      // "error": "{\"code\":40111,\"message\":\"EncryptionKey is Empty\",\"detail\":\"DS_KEY_ENCRYPTION_KEY is Empty\"}" // dsKeyEncryptionKey 없음
      // "error": "500 : \"{\"code\":50001,\"message\":\"An unexpected error has occurred in the internal system\",\"detail\":\"JSONArray[0] is not a JSONObject.\"}\"" // 마스터키 없음
  },
  "azureInfoCheck": "failed",
  "azureInfoValidCheck": "failed"
}

azureInfoCheck 실패

{
  "code": -1,
  "healthCheck": {
  	"result": "success",
  	"SKMS_API_URL": "http://127.0.0.1:8080"
  },
  "licenseCheck": {
  	"result": "success",
  	"companyId": "7FDKQsEK-QVGKyXA2-fx1LxIzy-SNIre0s9",
  	"systemDomain": "http://test.com"
  },
  "keyCheck": {
  	"result": "success",
  	"customHeaderKey": "AVdos*******************",
  	"dsHeaderKey": "UngyY*******************",
  	"dsKeyEncryptionKey": "CwI3F*******************",
  	"masterKey": "UldoZ*******************"
  },
  "azureInfoCheck": {
  	"result": "failed",
  	"error": "400 : \"{\"code\":40011,\"message\":\"Unable to AzureInfo\",\"detail\":\"AzureInfo is incorrect\"}\""  // AZURE_INFO 없음
      // "error": "400 : \"{\"code\":40011,\"message\":\"Unable to AzureInfo\",\"detail\":\"OpenidTenant is Empty\"}\"" // OpenidTenant 없음
      // "error": "500 : \"{\"code\":50001,\"message\":\"An unexpected error has occurred in the internal system\",\"detail\":\"I/O error on GET request for \\\"https://devlogin.softcamp.co.kr:444/SCCloudOAuthService/uFhoVIZI-wni6zwDS-E6xGXPqT-m2ms8GWh/company/getCompanyInfo\\\": Connect to devlogin.softcamp.co.kr:444 [devlogin.softcamp.co.kr/10.14.10.163] failed: Connection timed out: connect; nested exception is org.apache.http.conn.HttpHostConnectException: Connect to devlogin.softcamp.co.kr:444 [devlogin.softcamp.co.kr/10.14.10.163] failed: Connection timed out: connect\"}\""  // SHIELD ID 연결 실패
  },
  "azureInfoValidCheck": "failed"
}

azureInfoValidCheck 실패

{
   "code": -1,
   "healthCheck": {
       "result": "success",
       "SKMS_API_URL": "http://127.0.0.1:8080"
   },
   "licenseCheck": {
       "result": "success",
       "companyId": "eM6JucXm-1MNaDnZr-d51UJULP-hL8ouPxo",
      "systemDomain": "http://test.com"
   },
   "keyCheck": {
       "result": "success",
       "customHeaderKey": "AVdos*******************",
       "dsHeaderKey": "AVdos*******************",
       "dsKeyEncryptionKey": "CwI3F*******************",
       "masterKey": "UldoZ*******************"
   },
   "azureInfoCheck": {
       "result": "success",
       "appId": "7e82e*******************************",
       "appSecret": "LBd8Q***********************************",
       "azureTenantId": "4d615*******************************"
   },
   "azureInfoValidCheck": {
       "result": "failed",
       "error": "com.microsoft.informationprotection.internal.gen.Error: NoAuthTokenError: Client application failed to provide authentication token for HTTP request., CorrelationId=200476a9-aba3-4bb6-a174-5389a1a24aca, CorrelationId.Description=PolicyProfile"
   }
}

등록된 키 데이터 및 라이선스를 사용한 암복호화 테스트

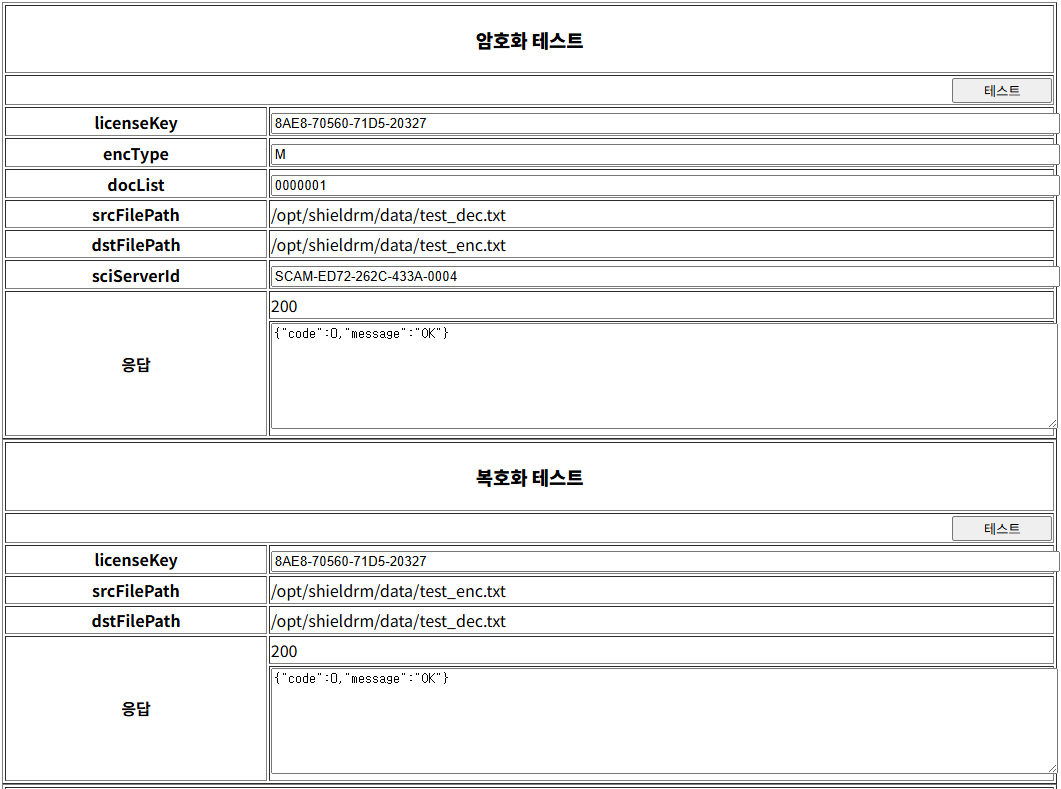

EnDec(SKMS) 암복호화 테스트 페이지 접속

https://skms.security365.co.kr/endecCheck.do

licenseKey : 발급 받은 라이선스 입력

encType : 암호화 방식 입력 (M / D / G)

docList : 키 아이디 및 권한 입력

M : 0000001

D : SECURITYDOMAIN^111001100

G : 0000001|SECURITYDOMAIN^111001100
