Outbound Server インストールおよび設定ガイド


1) システム要件​

SHIELD Edge Outbound Serverを動作させるためのハードウェアおよびソフトウェア要件は次のとおりです。

区分適用可能仕様
CPUIntel(R) Xeon(R) E-2234 3.6GHz / E-2134 3.5GHz / Silver 4112 3.0GHz or Similar Products
RAM1TB X 2(Raid)
HDD16GB 以上
HypervisorProxmox 8.0 以上

2) 準備事項​

ハイパーバイザー(Hypervisor)の場合、すでにインストールされていると仮定します。

No区分説明備考
1Outbound Server インストール用 OVA ファイルSdEdgeLink.mf
SdEdgeLink.ovf
SdEdgeLink-disk1.vmdk		Outbound Server 最新リリースバージョン
2Public IPSFS Relay Server用 IP

3) SHIELD Edge Outbound Server のインストール​

Proxmox 基盤で SHIELD SHIELD Edge OutBound Server(OVA) のインストールを説明します。

  • Proxmoxの該当ノードにftpで接続する。

  • / rootにOVFファイルをアップロードします。

TABLE

3)-2. SHIELD Edge Outbound Server OVFファイルのインポート​

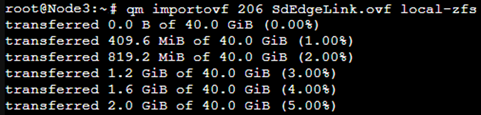

  • OVFがアップロードされたフォルダーに移動し、以下のコマンドを入力します（管理者権限）

    • コマンド例) qm importovf 206 SHIELDEdgelink.ovf local-zfs

텍스트, 스크린샷, 폰트이(가) 표시된 사진 자동 생성된 설명

3)-3. SHIELD Edge Outbound Server OVF ファイル インポートSHIELD Edge Outbound Serverの VＭ(206(SdEdgeLink))作成確認​

  • 成功裏にインポートが完了すると、次のように SHIELD EdgeLink の VM が表示されます。これでインストールが完了しました。

텍스트, 폰트, 번호, 라인이(가) 표시된 사진 자동 생성된 설명

4) SHIELD Edge Outbound Server ブート、ネットワーク設定およびコンソール（設定）画面の表示​

インストール完了後、実行から設定まで説明します。

4)-1. SHIELD Edge Outbound Server VＭ ブート​

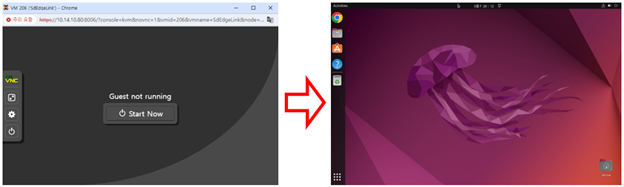

  • VM 206(SdEdgeLink)をクリックすると、右の図のようにStart Nowボタンが表示されます。

  • Start Now ボタンをクリックすると、基本 OS である Ubuntu 22.04 Linux の画面が表示されます。

  • SHIELD Edge Outbound Serverのブートが開始されます。(約10分程度かかります)

텍스트, 스크린샷, 멀티미디어 소프트웨어, 소프트웨어이(가) 표시된 사진 자동 생성된 설명

4)-2. SHIELD Edge OutBound Server のコンソール画面実行のためのネットワーク設定​

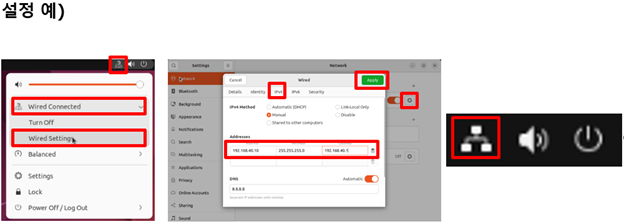

  • ローカルIPを設定します。右上にある '?' のようなアイコンをクリックし、 'Wired Connected' > 'Wired Setting' をクリックします。

  • Wired項目にあるギアアイコンをクリックして生成されるWiredポップアップでIPV4に移動してManualをクリックします。そして内部IP情報（例：192.168.40.10）とNetmask、Gatewayを入力します。

  • Apply ボタンをクリックして Ubuntu 22.04 Linux を再起動すると、ネットワークに接続されます。(右の図のアイコンを参照)

텍스트, 스크린샷, 소프트웨어, 디자인이(가) 표시된 사진 자동 생성된 설명

4)-3. SHIELD Edge OutBound Server コンソール画面表示​

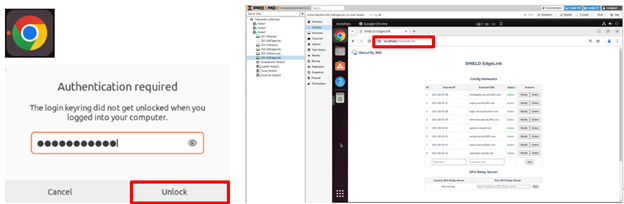

  • Ubuntu 22.04 Linuxメイン画面で左側のChromeアイコンをクリックします。すると「Authentication required」と表示され、パスワード入力欄に「softcamp1!」を入力してUnlockをクリックします。

  • Chromeブラウザのアドレスバーに 'localhost/network-list' を入力し、Enterを押します。そうすると、SHIELD EdgeLinkコンソールが表示されます。

스크린샷, 텍스트, 소프트웨어이(가) 표시된 사진 자동 생성된 설명

5) SHIELD Edge Outbound Server コンソール画面表示、Default値および操作​

5)-1. SHIELD Edge Outbound Server コンソール画面が最初に表示されるときの初期設定値です​

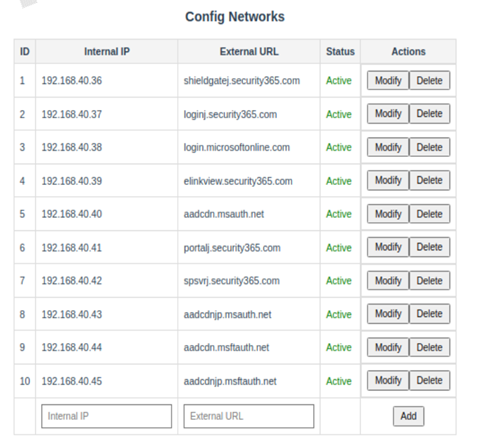

  • Config NetWorks 初期設定値

    텍스트, 스크린샷, 번호, 소프트웨어이(가) 표시된 사진 자동 생성된 설명

  • SHIELDGateに接続に必要なExternal URLとInternal IPが表示される。

  • Internal IpとExternal URLは変更/削除が可能。

    • External URL項目 : 接続したい外部サイトを登録。

    • Internal IP : 内部に接続するIPを登録。

  • SFS Relay Server 初期設定値

    텍스트, 스크린샷, 폰트, 라인이(가) 표시된 사진 자동 생성된 설명

    • 初期値は設定されていない。

    • 準備物として Public IP を入力し、Run ボタンを押します。

    ※SHIELDEX Remote Browser 管理コンソールで Public IP 設定が必要です

    ① SHIELDEX Remote Browser 管理者ウェブサイトに接続する。 (https://elinkadmin.security365.com) ID/PWは管理者に問い合わせる。

    ② LNBで「Policy」ボタンを選択する。

    ③ リスト中の「rbrowser」項目右側の「Edit」ボタンを選択する。

    ④ 設定値の中で、「ICE server URL」項目を以下のように入力する。

    • 設定例{iceServers:\[{urls: 'turn:211.175.134.237:19001', username: ‘e\*\*\*\*\*\*', credential: ‘e\*\*\*\*\*\*\*\*\*'}\]}

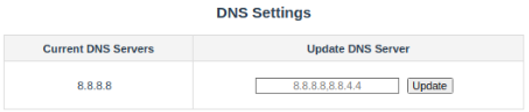

  • DNS設定 初期設定値

    텍스트, 스크린샷, 폰트이(가) 표시된 사진 자동 생성된 설명

    • 初期値は 8.8.8.8 です。

    • 導入対象のネットワーク環境に合わせて設定も可能。

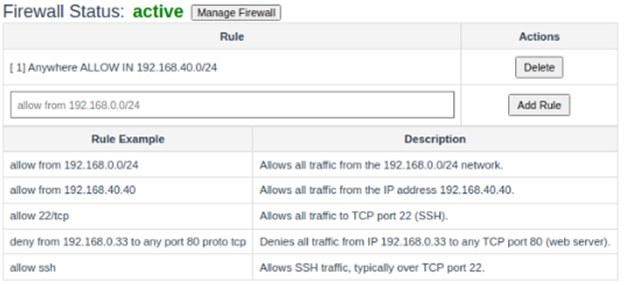

  • Firewall Status 初期設定値

    텍스트, 폰트, 번호, 스크린샷이(가) 표시된 사진 자동 생성된 설명

    • 初期値は ”Anywhere ALLOW IN 192.168.40.0/24” です。

    • 導入対象のネットワーク環境に合わせてルールを追加または削除することができます。

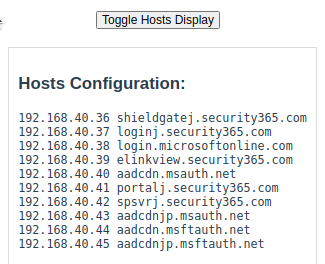

  • Toggle Host Display 初期設定値

    텍스트, 스크린샷, 폰트, 번호이(가) 표시된 사진 자동 생성된 설명

    • Config Networksで設定されたInternal IPとExternal URLが表示されます。

6) 導入対象のネットワーク環境設定​

  • SHIELDGate 画面が正常に表示されるためには、導入対象のネットワーク環境（例：FireWall 設定など）の設定が必要です。導入先によってさまざまなネットワーク環境が存在するため、次の例を参考にしてください。

  • Firewall 設定 例 - pfsense

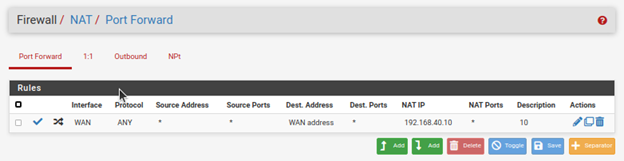

    • Port Forward

텍스트, 스크린샷, 폰트, 소프트웨어이(가) 표시된 사진 자동 생성된 설명

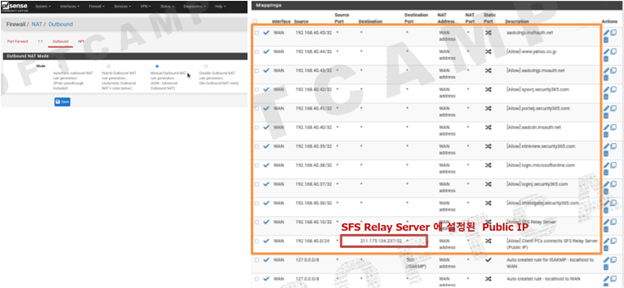

  • Outbound

텍스트, 스크린샷, 소프트웨어이(가) 표시된 사진 자동 생성된 설명

7) ユーザーPCでのhostsファイル設定​

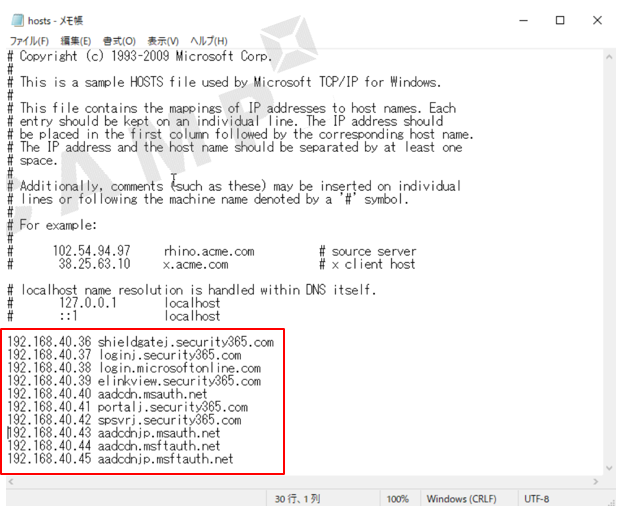

  • ユーザーPCのhostsファイルにConfig Networksで設定したInternal IPとExternal URLを入力します。

    • 場所 : C:\Windows\System32\drivers\etc\hosts (設定例)

텍스트, 스크린샷, 폰트, 번호이(가) 표시된 사진 자동 생성된 설명

  • 導入先で内部DNSで管理する場合、このHostsファイルの修正は不要。
